Strojevi za metalografsko rezanje: Vrste, odabir i vodič

Što je a Stroj za metalografsko rezanje ?

Stroj za metalografsko rezanje — koji se naziva i stroj za metalografsko rezanje, metalografski stroj za rezanje ili metalografski rezač — je precizni instrument koji se koristi za rezanje uzoraka metala, keramike, kompozita ili minerala u pripremi za mikroskopsko ispitivanje. Definirajući zahtjev koji odvaja metalografsku opremu za rezanje od općenitih pila za obradu metala je minimalno oštećenje mikrostrukture uzorka na površini rezanja i uz nju : nema zone utjecaja topline, nema mehaničke deformacije, nema razmazivanja mekih faza i nema pucanja krhkih faza.

Metalografska priprema uzorka počinje sečenjem. Sve što slijedi — montaža, brušenje, poliranje, jetkanje i mikroskopsko ispitivanje — u potpunosti ovisi o kvaliteti početnog reza. Odsječak proizveden prekomjernom toplinom ili pritiskom uvodi artefakte koji se ne mogu razlikovati od pravih nedostataka materijala pod mikroskopom, poništavajući analizu. Odabir i rukovanje ispravnom opremom za metalografsko rezanje za svaku klasu materijala stoga je temeljna vještina pripreme laboratorijskih uzoraka.

Tržište metalografskih rezača dijeli se na dvije glavne vrste instrumenata — abrazivni strojevi za rezanje i precizne pile male brzine — svaki je optimiziran za različite kategorije materijala i zahtjeve kvalitete. Razumijevanje mogućnosti i ograničenja svake vrste bitno je za svaki laboratorij koji specificira opremu za pripremu metalnih uzoraka.

Vrste opreme za metalografsko rezanje

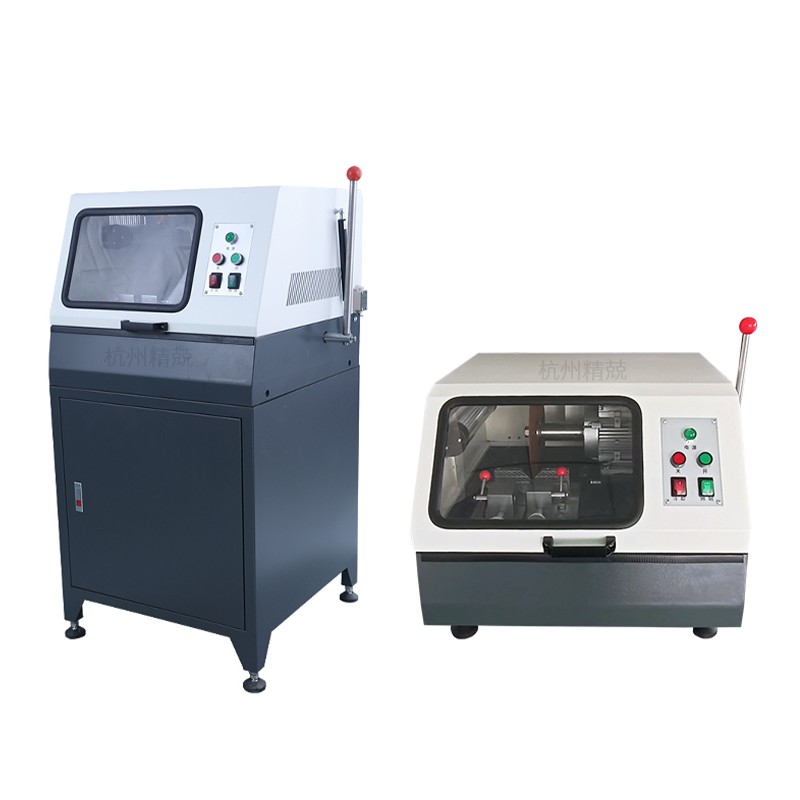

Metalografski abrazivni rezač (stroj za rezanje)

Metalografski abrazivni rezač — poznat i kao metalografska pila za rezanje, metalurška oprema za rezanje ili pila za rezanje uzoraka — koristi tanki, rotirajući abrazivni kotačić za rezanje uzoraka brušenjem, a ne piljenjem. Kotač je vezani abrazivni disk (aluminijev oksid za željezne materijale, silicijev karbid za obojene metale i keramiku) koji uklanja materijal abrazijom duž ravnine rezanja. Promjeri kotača obično se kreću od 150 mm do 400 mm, a brzine vretena od 2000 do 5000 okretaja u minuti, ovisno o veličini stroja i materijalu.

Kritična varijabla u radu stroja za brušenje je stvaranje topline na granici rezanja . Abrazivno rezanje inherentno stvara toplinu trenja; ako se ne kontrolira, ova toplina podiže temperaturu uzorka iznad pragova fazne transformacije ili temperiranja — mijenjajući samu mikrostrukturu koju rez treba izložiti analizi. Moderni strojevi za metalografsko rezanje to rješavaju poplavni rashladni sustavi koji isporučuju tekućinu za rezanje izravno na sučelje kotača i uzorka tijekom cijelog rezanja, održavajući temperaturu uzorka ispod 50–60°C čak i pri dugim rezovima kroz guste legirane čelike.

Metalografski abrazivni rezači dalje se dijele prema mehanizmu dodavanja:

• Ručni strojevi za rezanje: Operater primjenjuje silu dodavanja rukom kroz zakretnu ruku. Prikladno za materijale meke do srednje tvrdoće i umjerenu propusnost. Niži kapitalni trošak, ali dosljednost sile dodavanja ovisi o vještini operatera.
• Automatski strojevi za rezanje: Sila napredovanja primjenjuje se motoriziranim aktuatorom (elektromehaničkim ili pneumatskim) s programibilnom brzinom napredovanja i parametrima sile. Automatski strojevi za rezanje daju dosljedniju kvalitetu rezanja, omogućuju rad bez nadzora za serijsko rezanje i bitni su za tvrde, lomljive uzorke ili uzorke visoke vrijednosti gdje bi nedosljedno dopremanje uzrokovalo opterećenje kotača ili lom uzorka.

Metalografska pila male brzine (stroj za precizno rezanje)

Metalografska pila male brzine — koja se također naziva precizni stroj za rezanje rezova, metalografska pila za rezanje rezova ili metalografski stroj za pripremu uzoraka za osjetljive uzorke — radi na dramatično nižim brzinama kotača (100–500 okretaja u minuti) koristeći oštricu s dijamantnim pločama umjesto abrazivnog kotača. Kombinacija male brzine rezanja i iznimno tankog reznog ruba dijamantnog noža ( 0,1–0,5 mm naspram 0,5–1,5 mm za abrazivne kotače ) stvara zanemarivu toplinu i praktički nema mehaničkih deformacija u uzorku.

Niskobrzinska pila primjenjuje opterećenje putem mehanizma za pomicanje bez težine ili oprugom, a ne pogonskih pokretača, dopuštajući vrlo lagane, kontrolirane sile koje čuvaju čak i najkrhkije mikrostrukturne značajke. To ga čini instrumentom izbora za:

• Elektroničke komponente i strujne ploče — tanki lemljeni spojevi, intermetalni slojevi i tragovi bakra zahtijevaju presjeke bez oštećenja kako bi se ispitali poprečni presjeci bez razmazivanja ili pucanja
• Krhki i porozni materijali — keramika, premazi toplinskim raspršivanjem, sinterirani karbidi i geološki uzorci koji bi se slomili pod silama abrazivnog rezanja
• Biološki i mineraloški uzorci — kost, zubna caklina, mineralni rezovi za petrografiju i slični heterogeni materijali
• Tanki rezovi za pripremu TEM uzoraka — gdje se početni rez mora izvesti što je moguće bliže ciljnom području s minimalnim mogućim slojem oštećenja ispod površine
• Meki metali i prevlake — legure zlata, indija, kositra i mekog lema koje se katastrofalno razmazuju pod uvjetima abrazivnog kotača

Kompromis za ovu preciznost je propusnost: pila male brzine može trebati 15-60 minuta da završi rez koji bi abrazivni rezač završio za manje od dvije minute. Za visokovrijedne ili nezamjenjive primjerke ovaj je vremenski trošak sasvim opravdan; za rutinsko rezanje čeličnih šipki u kontroli kvalitete proizvodnje, nije.

Rezni diskovi i oštrice: Srce metalografske opreme za rezanje

Odabir kotača i oštrice najkritičnija je odluka o potrošnom materijalu u metalografskom rezanju. Neodgovarajući kotač za materijal koji se reže proizvodi prekomjernu toplinu, brzo trošenje kotača i lošu kvalitetu rezanja bez obzira na kvalitetu stroja. Ispravan kotačić za materijal daje čist, hladan dio bez artefakata s prihvatljivim vijekom trajanja kotača i brzinom rezanja.

Abrazivne rezne ploče

Abrazivne rezne ploče određuju se prema vrsti abraziva, tvrdoći prianjanja i strukturi (poroznosti). Opća pravila odabira su:

• Kotači od aluminij oksida (Al₂O3). — za željezne materijale: ugljični čelici, legirani čelici, nehrđajući čelici, alatni čelici i lijevano željezo. Aluminijev oksid je tvrđi od željeza i omogućuje učinkovito rezanje bez pretjeranog trošenja kotača u ovim materijalima.
• Kotači od silicij karbida (SiC). — za neželjezne materijale (aluminij, bakar, mesing, bronca, titan, legure magnezija), keramiku i vatrostalne materijale. Silicijev karbid je oštriji i reže s manje stvaranja topline u mekšim, toplinski osjetljivijim legurama obojenih metala.
• Tvrdoća lijepljenja: Kotači s mekom vezom (oznaka razreda B ili C u većini sustava) koriste se za tvrdih materijala — veza brzo otpušta istrošena abrazivna zrna, otkrivajući svježe rezne rubove i sprječavajući glazuru kotača. Tvrdo vezani kotači (razred E–H) koriste se za meki materijali — jača veza duže zadržava abrazivna zrnca, sprječavajući prebrzo trošenje kotača u materijalima niske otpornosti.
• Ojačani u odnosu na nearmirani: Laboratorijske metalografske rezne ploče ojačane su staklenim vlaknima za sigurnost pri visokim brzinama vrtnje strojeva za rezanje. Neojačani kotači nikada se ne smiju koristiti na motoriziranoj opremi za rezanje.

Dijamantni listovi za pile male brzine

Dijamantne pločice za strojeve za precizno rezanje određuju se koncentracijom dijamanta, vrstom veze (metalna veza, smola) i debljinom oštrice. Veća koncentracija dijamanata daje dulji životni vijek oštrice uz veću cijenu; resin bond blades su agresivnije i brže režu; oštrice za metalnu vezu su izdržljiviji i bolje odgovaraju tvrdim, gustim materijalima kao što su cementni karbidi i napredna keramika. Odabir debljine oštrice upravlja širinom zareza i gubitkom materijala — za uzorke visoke vrijednosti ili kada je potrebna točna lokacija značajki, tanje oštrice minimiziraju materijal uklonjen pri svakom rezu.

Ključne specifikacije pri odabiru strojeva za metalografsko rezanje

Određivanje opreme za pripremu metalnih uzoraka zahtijeva usklađivanje parametara izvedbe stroja s veličinama uzoraka, vrstama materijala, zahtjevima za protok i standardima kvalitete laboratorija. Sljedeći parametri su najvažniji kriteriji ocjenjivanja:

Maksimalna veličina uzorka i kapacitet stezanja

Škripac za uzorke ili sustav stezanja definira maksimalni poprečni presjek koji se može sigurno držati za rezanje. Laboratorijski metalografski abrazivni rezači obično se prilagođavaju poprečnim presjecima uzoraka od nekoliko milimetara do 60–80 mm promjera za stolne modele i do 150 mm ili veći za samostojeću opremu za proizvodnju sekcija. Sustav stezanja mora čvrsto držati uzorak bez dopuštanja ikakvog pomicanja tijekom rezanja - svako bočno pomicanje uzorka dok je kotač u kontaktu stvara zakrivljenu površinu rezanja i može katastrofalno slomiti abrazivni kotač.

Brzina kotača ili oštrice i promjenjiva kontrola brzine

Abrazivni strojevi za rezanje obično rade na fiksnim brzinama vretena u rasponu od 2800–3500 okretaja u minuti za standardne promjere kotača. Promjenjiva kontrola brzine korisna je za laboratorije koji režu različite vrste materijala — niže brzine smanjuju stvaranje topline u toplinski osjetljivim legurama obojenih metala, dok maksimalna brzina može biti potrebna za učinkovito rezanje čeličnih dijelova velikog promjera. Niskobrzinske pile s kontinuirano promjenjivom brzinom (obično 1–500 okretaja u minuti) pružaju maksimalnu fleksibilnost za prilagodbu parametara rezanja svakom materijalu i specifikaciji oštrice.

Kontrola i automatizacija sile dodavanja

Automatski strojevi za metalografsko rezanje kontroliraju silu dodavanja putem servo motora ili sustava pneumatskih aktuatora, s postavkama sile i brzine dodavanja koje može programirati korisnik. Prisilno kontrolirano hranjenje — gdje stroj održava stalnu kontaktnu silu bez obzira na otpor materijala — bolji je od dodavanja s kontrolom brzine za heterogene uzorke (npr. kompozite ili uzorke zavarenih spojeva koji prelaze više zona materijala), jer se automatski prilagođava lokalnoj tvrdoći materijala i sprječava preopterećenje kotača u tvrdim fazama. Najbolji automatski metalurški strojevi za pripremu uzoraka kombiniraju programibilne profile sile s detekcijom mekog početka i kraja rezanja kako bi se smanjilo trošenje kotača i oštećenje uzorka tijekom ciklusa rezanja.

Dizajn rashladnog sustava

Isporuka rashladne tekućine izravno određuje temperaturu uzorka tijekom rezanja abraziva. Isporučuju učinkoviti sustavi rashladne tekućine na metalografskoj opremi za odsijecanje 3–10 litara u minuti tekućine za rezanje kroz mlaznice smještene s obje strane ploče na sučelju reza, osiguravajući da je cijela zona zareza potopljena kroz cijeli rez. Recirkulacijski sustavi rashladne tekućine s taložnim spremnicima i filtracijom produljuju život rashladne tekućine i sprječavaju nakupljanje strugotine u zoni rezanja. Za laboratorije koji su zabrinuti zbog kontaminacije uzoraka rashladnom tekućinom (važno za naknadnu kemijsku analizu), alternativa su sustavi rashladne tekućine s čistom vodom ili suha sekcija s posebno formuliranim kotačima niske topline.

Vibracije i krutost

Krutost stroja — otpornost okvira, vretena i steznog sustava na deformaciju pod silama rezanja — izravno utječe na ravnost i paralelizam rezne površine. Vibracije tijekom rezanja unose valovitost u reznu površinu koja se mora ukloniti dodatnim koracima brušenja, trošenjem materijala uzorka i vremena pripreme. Okviri strojeva od lijevanog željeza ili zavarenog čelika, precizni ležajevi vretena s definiranim tolerancijama odstupanja i antivibracijski postolja karakteriziraju visokokvalitetnu opremu za metalografsko rezanje. Objavljene specifikacije odstupanja vretena ≤0,01 mm TIR razlikovati precizne instrumente od proizvodnih strojeva za rezanje.

Najbolje prakse za metalografsko rezanje uzoraka: Izbjegavanje uobičajenih pogrešaka

Čak i uz točan odabir stroja i kotača, loša radna praksa uvodi artefakte koji kompromitiraju metalografsku analizu. Sljedeće prakse odražavaju akumulirano laboratorijsko iskustvo tijekom metalurške pripreme uzoraka:

• Nikada nemojte rezati na suho abrazivnim kotačima. Jedan suhi rez — čak i kratak — može podići temperaturu površine čelika iznad 200°C, uzrokujući kaljenje martenzitnih struktura i uvođenje bijelog sloja nagrizanja koji se može otkriti pod optičkim mikroskopom. Prije početka rezanja uvijek provjerite protok rashladnog sredstva.
• Montirajte lomljive ili porozne uzorke prije rezanja. Premazi toplinskim raspršivanjem, pjenasti materijali i porozni sinterirani kompaktori trebaju biti vakuumski impregnirani epoksidnom smolom prije rezanja kako bi se spriječilo izvlačenje i skupljanje pora tijekom rezanja. Smola podržava mikrostrukturu tijekom svih sljedećih koraka pripreme.
• Omogućite dovoljnu udaljenost od značajki koje vas zanimaju. Sama rezna površina sadrži određeni stupanj oštećenja — čak i uz najbolju praksu rezanja. Odsječite najmanje 1–2 mm od kritične značajke (linije spajanja zavara, sučelja premaza, vrha pukotine) i uklonite oštećeni sloj brušenjem prije nego se značajka izloži ispitivanju.
• Koristite odgovarajuću silu dodavanja za materijal. Prekomjerna sila dodavanja u abrazivnom rezanju - osobito u tvrdim, lomljivim materijalima - uzrokuje otklon kotača, zakrivljene rezove i toplinske šiljke. Započnite s minimalnom silom kojom se postiže stabilan napredak rezanja i povećajte samo ako se primijeti glazura kotača (gubitak reznog djelovanja).
• Redovito dotjerujte brusne kotače. Glazirana ili opterećena brusna ploča reže sporo, stvara višak topline i može se slomiti pod povećanom silom dodavanja. Obradite kotačić dijamantnim alatom za obradu s jednom točkom ili šipkom za obradu na prve znakove smanjene učinkovitosti rezanja.
• Zabilježite parametre rezanja za svaki uzorak. U analizi kvarova i kontekstu istraživanja, dokumentiranje vrste stroja, specifikacije kotača, vrste rashladne tekućine, sile dodavanja i trajanja rezanja za svaki uzorak stvara revizijski trag koji omogućuje identifikaciju bilo kojeg artefakta sekcije i razlikovanje od stvarnih nedostataka materijala tijekom faze izvješćivanja.

Oprema za metalografsko rezanje u kontekstu: cjeloviti tijek pripreme uzorka

Oprema za metalografsko rezanje prvi je korak u definiranom slijedu pripreme. Razumijevanje gdje se sekcije uklapaju u širi tijek rada pojašnjava zašto kvaliteta rezanja ima tako nerazmjeran utjecaj na konačne analitičke rezultate.

1. Sekcioniranje — metalografski stroj za rezanje ili pila male brzine proizvodi početni presjek. Kvaliteta rezanja određuje koliko se materijala mora ukloniti u naknadnom brušenju da bi se postigla neoštećena površina.
2. Montaža — presjek je inkapsuliran u termoreaktivnoj ili hladno polimerizirajućoj smoli (epoksidna, fenolna, akrilna) kako bi se stvorio standardizirani pak koji se može rukovati za sljedeće korake i kako bi se poduprli rubovi uzorka i lomljive karakteristike tijekom poliranja.
3. Brušenje — uzastopni prolasci na brusnim papirima (SiC ili dijamantno vezanim) sve manje granulacije uklanjaju oštećeni sloj s rezanja i uspostavljaju ravnu, ravnu površinu. Potrebna dubina mljevenja izravno je proporcionalna težini oštećenja rezanja — visokokvalitetno rezanje skraćuje vrijeme brušenja za 30–50% u usporedbi s loše kontroliranim rezanjem.
4. Poliranje — poliranje dijamantnom suspenzijom ili koloidnim silicijevim dioksidom na preklopima tkanine uklanja preostale ogrebotine od brušenja kako bi se dobio zrcalni završni sloj bez deformacija. Konačna hrapavost površine na poliranim metalografskim uzorcima obično je Ra <0,01 µm.
5. Bakropis — kemijsko ili elektrolitičko nagrizanje otkriva granice zrna, granice faza i mikrostrukturne značajke selektivnim napadom na različite faze i orijentacije. Najčešće korišteno sredstvo za jetkanje ugljičnih i niskolegiranih čelika je 2–4% nital (dušična kiselina u etanolu); austenitni nehrđajući čelici koriste Kallingov reagens ili elektrolitičko nagrizanje u oksalnoj kiselini.
6. Ispitivanje — optička mikroskopija, skenirajuća elektronska mikroskopija (SEM), difrakcija povratnog raspršenja elektrona (EBSD), energijsko-disperzijska rendgenska spektroskopija (EDS) i ispitivanje tvrdoće provode se na pripremljenoj površini kako bi se karakterizirala mikrostruktura materijala, fazni sastav, veličina zrna, sadržaj inkluzija, debljina premaza i morfologija defekta.

Ulaganje u visokokvalitetnu metalografsku opremu za rezanje i točan odabir ploče isplaćuje povrate od kompaundiranja u svakom sljedećem koraku pripreme — skraćujući vrijeme brušenja, čuvajući geometriju uzorka, štiteći krhke značajke i osiguravajući da je mikrostruktura promatrana pod mikroskopom prava mikrostruktura materijala, a ne artefakt pripreme.
