U području znanosti o materijalima i kontrole kvalitete, metalografska analiza igra ključnu ulogu u razumijevanju mikrostrukture i svojstava metala i legura. Među osnovnim alatima u ovom procesu, metalografski inlay stroj ističe se kao temeljna oprema za pripremu uzoraka. Omogućuje tehničarima i istraživačima da učinkovito montiraju uzorke, osiguravajući stabilnost, preciznost i ponovljivost tijekom naknadnih operacija brušenja i poliranja.
A metalografski inlay stroj omogućuje metode vruće i hladne montaže, prilagođavajući širok raspon vrsta uzoraka, uključujući metale, kompozite i nemetalne materijale. Ugrađivanjem uzoraka u smolu, tehničari mogu sigurno rukovati lomljivim ili malim uzorcima, čuvajući njihove mikrostrukturne značajke za precizno ispitivanje pod mikroskopima ili drugim analitičkim instrumentima.
Rastuća potražnja za automatizacijom i visokoproduktivnim laboratorijskim tijekovima rada potaknula je evoluciju potrošnog materijala za metalografske umetke, od tradicionalnih ručnih preša do potpuno automatiziranih sustava opremljenih kontrolom temperature, mogućnostima vakuuma i sučeljima jednostavnim za korištenje. Ova poboljšanja ne samo da poboljšavaju operativnu učinkovitost, već i smanjuju ljudsku pogrešku, povećavajući pouzdanost metalografskih studija.
Pregled stroja za metalografske umetke

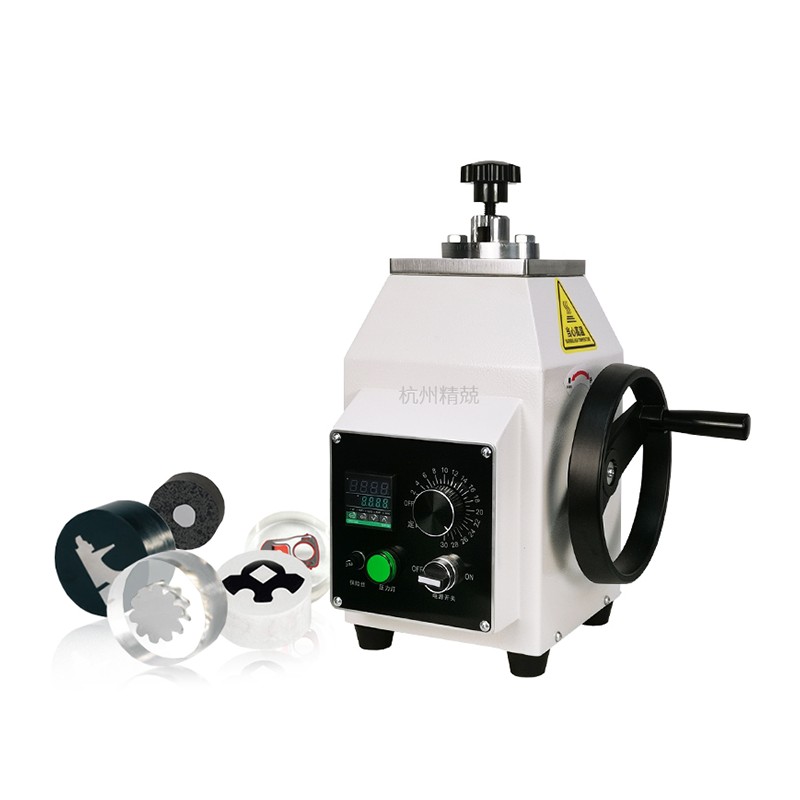

Stroj za metalografske umetke je specijalizirani uređaj dizajniran za ugradnju uzoraka materijala u čvrsti medij, obično smolu, radi lakšeg rukovanja, brušenja i poliranja. Osnovna funkcija ovog stroja je stvaranje stabilnih i jednolikih nosača uzorka koji čuvaju mikrostrukturni integritet uzorka, omogućujući precizno metalografsko ispitivanje.
Postoji nekoliko vrsta potrošnog materijala za metalografske umetke, prvenstveno klasificiranih na temelju načina postavljanja: vruća montaža, hladna montaža i automatska montaža.
- Strojevi za vruću montažu : Koristite toplinu za stvrdnjavanje termoreaktivnih smola oko uzorka. Kontrolirano zagrijavanje i pritisak proizvode čvrst, izdržljiv nosač prikladan za metalne uzorke koji zahtijevaju visoku otpornost na trošenje.
- Strojevi za hladnu montažu : Koristite smole koje stvrdnjavaju na sobnoj temperaturi ili epoksidne spojeve, omogućujući brzu pripremu bez toplinskog stresa. Prikladno za delikatne ili osjetljive materijale.
- Automatski metalografski strojevi za umetanje : Kombinirajte kontrolu temperature, primjenu tlaka i ponekad mogućnosti vakuuma. Osigurajte visoku propusnost, dosljednu kvalitetu i minimalnu intervenciju operatera.
Izbor stroja ovisi o vrsti uzorka, zahtjevima za protok i željenoj razini automatizacije. Mali laboratoriji mogu preferirati ručne ili poluautomatske sustave zbog fleksibilnosti, dok industrijski laboratoriji imaju koristi od potpuno automatiziranih strojeva zbog učinkovitosti i ponovljivosti.
Usporedba tipova metalografskih inlay strojeva
| Vrsta | Princip rada | Prikladni materijali | Promjer kalupa | Razina automatizacije | Prednosti i ograničenja |
|---|---|---|---|---|---|
| Stroj za vruću montažu | Smola koja se stvrdnjava toplinom oko uzorka | Metali, legure | φ25–50 mm | Ručno/poluautomatski | Visoka otpornost na habanje; duže vrijeme procesa |
| Stroj za hladnu montažu | Stvrdnjavanje smole na sobnoj temperaturi | Metali, Nemetali | φ25–50 mm | Ručno/poluautomatski | Brzo i bez stresa; manja tvrdoća |
| Automatski stroj za umetanje | Automatsko grijanje, tlak, vakuum | Razne vrste uzoraka | φ25–50 mm | Potpuno automatski | Visoka propusnost, dosljedna kvaliteta; veći trošak |
Tehnološka evolucija i inovacije
Razvoj potrošnog materijala za metalografske umetke napredovao je od jednostavnih ručnih preša do sofisticiranih automatiziranih sustava.
Povijesni razvoj
Rani strojevi bili su ručni, zahtijevajući od operatera ručno prešanje uzoraka. Poluautomatski strojevi uveli su temperaturnu i hidrauličku kontrolu, poboljšavajući propusnost i dosljednost.
Ključna tehnološka otkrića
Moderni strojevi karakteriziraju:
- Automatska kontrola tlaka i temperature
- Montaža potpomognuta vakuumom
- Programabilna sučelja za različite vrste uzoraka
- Automatizacija visoke propusnosti
Pametni i integrirani sustavi
Pametni strojevi sada uključuju snimanje procesa, daljinsko praćenje i integraciju s laboratorijskim informacijskim sustavima, usklađujući se s trendovima Industrije 4.0.
Usporedba generacija metalografskih inlay strojeva
| Generacija | Godina izdanja | Metoda grijanja | Raspon tlaka | Razina automatizacije | Protok uzorka (po satu) |
|---|---|---|---|---|---|
| Prva generacija | 1980-ih | Grijanje na struju | Priručnik | Priručnik | 10–20 (prikaz, stručni). |
| Druga generacija | 2000-ih | Grijanje na konstantnoj temperaturi | 10–50 MPa | Poluautomatski | 30–50 (prikaz, stručni). |
| Treća generacija | 2015 | Precizan temperaturni vakuum | 50–100 MPa | Potpuno automatski | 60–100 (prikaz, stručni). |
Analiza stanja tržišta i trendova
Globalno tržište potrošnog materijala za metalografske inlaye u stalnom je porastu, potaknuto automobilskom, zrakoplovnom, elektroničkom i istraživačkom industrijom.
Pregled globalnog tržišta
- Sjeverna Amerika i Europa: zrela tržišta s visokim standardima
- Azija-Pacifik: brzi rast u sektorima elektronike, automobila i zrakoplovstva
Natjecanje u industriji
Ključne razlike uključuju automatizaciju, veličinu kalupa, preciznost temperature i tlaka te pametne značajke.
Trendovi i pokretači
- Automatizacija i pametne značajke
- Preciznost i pouzdanost
- LIMS integracija
- Prilagodba za specifične potrebe industrije
Scenariji primjene i studije slučaja
Metalografski strojevi za umetanje primjenjuju se u različitim industrijama:
- Automobilizam : dijelovi motora, zupčanici, legure; zahtijevaju visoku otpornost na habanje
- Aerospace : visokotemperaturne legure, kompoziti; potrebna precizna montaža
- Elektronika : PCB i mikrokomponente; osjetljivi uzorci zahtijevaju hladnu montažu
- Materials R&D : razni metali i kompoziti; visoka ponovljivost i propusnost
Scenariji primjene i preporučene vrste strojeva
| Industrija | Vrsta uzorka | Zahtjevi za montažu | Preporučeni model stroja | Razina automatizacije |
|---|---|---|---|---|
| Automobilizam | Metalni dijelovi | Visoka otpornost na trošenje | Automatski stroj za umetanje A | Potpuno automatski |
| Aerospace | Visokotemperaturne legure | Nizak toplinski stres | Stroj za vruću montažu B | Poluautomatski |
| Elektronika | PCB/mikrokomponente | Delikatna, minimalna toplina | Stroj za hladnu montažu C | Ručno/poluautomatski |
| Materials R&D | Razni metali i kompoziti | Preciznost, ponovljivost | Automatski stroj za umetanje D | Potpuno automatski |
Studija slučaja : Zrakoplovni laboratorij usvojio je potpuno automatizirane vakuumski potpomognute strojeve za umetanje, smanjujući mjehuriće zraka i poboljšavajući kvalitetu površine uzorka, povećavajući propusnost za 80% uz održavanje dosljednosti.
Vodič za rad i održavanje
Operativni postupci
- Pripremite uzorke, odaberite smolu/kalijep
- Topla, hladna ili automatska montaža prema vrsti uzorka
- Pregledajte nosače nakon obrade
Uobičajeni problemi i rješavanje problema
| Problem | Uzrok | Rješenje |
|---|---|---|
| Mjehurići zraka | Loš vakuum/miješanje | Koristite vakuum; pravilno pomiješajte smolu |
| Smola nije stvrdnuta | Pogrešna temperatura/vrijeme | Provjerite postavke; slijedite smjernice za smolu |
| Neusklađenost uzorka | Nepravilno postavljanje | Pažljivo poravnajte uzorak |
| Pogreška stroja | Problemi sa senzorom/elektrikom | Slijedite upute proizvođača; redovito kalibrirati |
Najbolje prakse održavanja
- Redovito čišćenje i pregled
- Kalibracija senzora
- Podmazivanje pokretnih dijelova
- Ažuriranja softvera za automatizirane sustave
Sigurnosna razmatranja
- Koristite OZO
- Pažljivo rukujte smolama
- Pridržavajte se ograničenja tlaka/temperature
- Osigurajte ventilaciju
Pravci budućeg razvoja
- Inteligentna automatizacija : AI detekcija pogrešaka, prilagodljiva kontrola procesa, daljinski rad
- LIMS integracija : sljedivost, optimizacija na temelju podataka
- Napredni materijali i održivost : ekološki prihvatljive smole visokih performansi
- Minijaturizacija i preciznost : mali, osjetljivi uzorci zahtijevaju precizne kalupe i kontrolu
- Tržišne implikacije : dominirat će potpuno automatizirani, inteligentni i ekološki odgovorni strojevi
The metalografski inlay stroj je evoluirala od jednostavnih ručnih preša do sofisticiranih automatiziranih sustava, pružajući stabilnu i ponovljivu pripremu uzorka za metalografsku analizu. Tehnološke inovacije, rast tržišta i raznolikost primjene ističu njegovu ključnu ulogu u znanosti o materijalima i industrijskoj kontroli kvalitete.
Budući razvoji – automatizacija, integracija umjetne inteligencije, održivi materijali i precizna minijaturizacija – obećavaju povećanje učinkovitosti, dosljednosti i odgovornosti prema okolišu. Za laboratorije i industrijske korisnike pravilan odabir stroja, rad i održavanje ključni su za postizanje maksimalne učinkovitosti.
Potrošni materijali za metalografske umetke nisu samo alati za pripremu uzoraka, već omogućuju znanstvena otkrića, osiguranje kvalitete i inovacije u istraživanju materijala.
